Introduzione
Nei lavori di ristrutturazione e costruzione, lo scivolo da cantiere è uno degli strumenti chiave per migliorare la rimozione dei detriti dall’alto. Una scelta errata della lunghezza dello scivolo può aumentare significativamente il tempo necessario per i lavori di costruzione. In questa guida ti spiegheremo passo dopo passo come scegliere la lunghezza dello scivolo per l “altezza specifica dell” edificio, quali parametri del modulo considerare, come posizionare i supporti e a cosa fare attenzione per evitare gli errori più comuni.
Perché la lunghezza dello scivolo è così importante?
- Sicurezza:
- Uno scivolo troppo corto significa spargere detriti sulla facciata o sull’impalcatura.
- Uno scivolo troppo lungo può sovraccaricare i punti di aggancio e indebolire il ponteggio, causandone il cedimento.
- Efficienza lavorativa:
- Lo scivolo più corto costringe a frequenti pause di pulizia, rallentando la velocità di lavoro fino al 20%.
- Tubi troppo lunghi generano inutili costi di trasporto e stoccaggio, spesso senza alcun beneficio reale in termini di copertura.
- Ottimizzazione dei costi:
Quando acquisti o noleggi uno scivolo, paghi per ogni metro di lunghezza (ogni singolo segmento). Calcolando i segmenti, puoi ridurre la spesa per l’installazione e i materiali di trasporto.
Parametri chiave dei moduli scivolo DROMADER®
| Parametro | Valore |
| Lunghezza del modulo diritto | 1 040 mm |
| Lunghezza modulo con imbuto superiore | 1 040 mm |
| Peso del segmento (modulo semplice) | circa 8 kg 8 kg |
| Peso dell’imbuto | circa 11 kg 11 kg |
| Materiale | Polietilene certificato DOWLEX 2629.10 EU |
Nota: è sempre consigliabile controllare le specifiche tecniche fornite dal fornitore. I valori indicati si riferiscono agli scivoli DROMADER®.
Come si calcola la lunghezza dell’installazione di uno scivolo per detriti?
Misura l’altezza effettiva
- Misura dal bordo dell “apertura della finestra (o dal livello dell” impalcatura) al bordo superiore del contenitore/deposito (dove vengono scaricati i detriti).
- Dividi per la lunghezza del modulo
W = D [m] x W [m]
D – lunghezza dal bordo dell’apertura della finestra (posizione dello scivolo)
W – lunghezza del modulo [1040mm]
Aggiungi un segmento di riserva
- Pianifica sempre +1 segmento del modulo rettilineo per la regolazione della posizione o la correzione della lunghezza.
Controlla il limite di 15 moduli
Se il numero totale di elementi (compreso quello di riserva) supera i 15, sono necessari ulteriori supporti intermedi secondo il diagramma seguente.
- Per motivi di sicurezza, il produttore dello scivolo DROMADER raccomanda di installare delle staffe ogni 15 elementi sulla colonna dello scivolo per evitare il sovraccarico e la possibile rottura dei ganci, dei moschettoni o delle catene integrate.
Esempio:
Come esempio, presentiamo il set di scivoli più popolare con una lunghezza di 10 metri. In realtà si tratta di un modulo scivolo e 9 moduli base.
10 m / 1,04 m = 9,61 → arrotonda a 10 moduli base. Per l’esempio riportato, ordina:
- Segmento di riempimento – 1 pz.
- Elemento base – 9 unità. Nel contesto degli elementi di base, vale la pena di prevedere un modulo di riserva = 10 moduli
Naturalmente, è importante tenere presente anche la struttura in acciaio su cui verrà montata l “intera installazione di accessori aggiuntivi per l” intero allestimento.

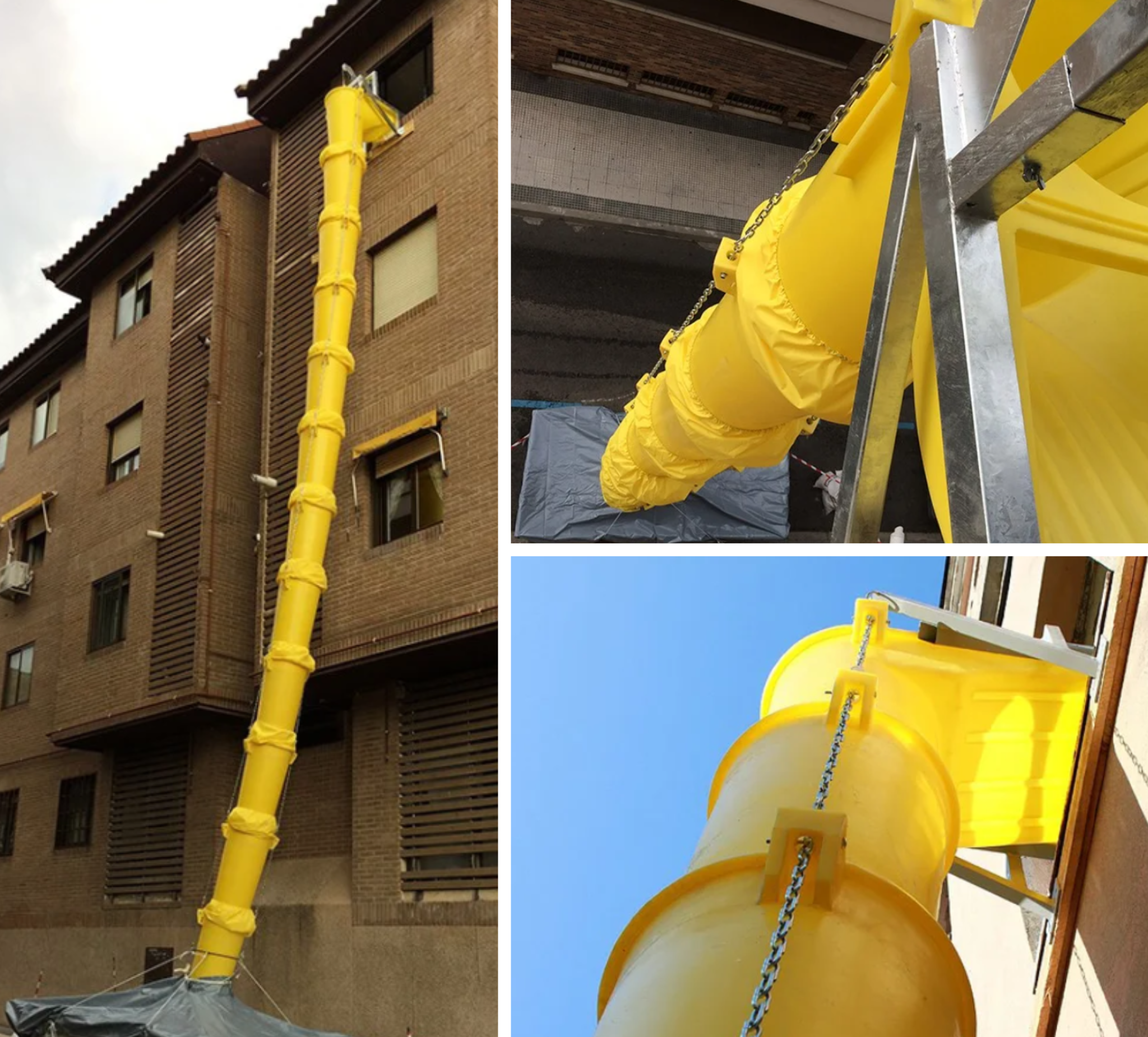

Disposizione dei supporti e sicurezza dei fissaggi
- I punti di fissaggio principali sono posizionati sul bordo dell “apertura della finestra, del balcone o dell” impalcatura.
Supporti intermedi ogni massimo 15 segmenti (cioè ogni ≈15 × 1,04 m = 15,6 m) per distribuire il peso in modo uniforme.
Tipi di impugnatura:
- Moschettoni con chiusura a scatto
- Catene di metallo
- Staffe speciali in acciaio per il montaggio a parete
Controllo del gioco:
- Prima dell’uso, controlla manualmente il collegamento di ogni modulo con la maniglia: deve essere rigido, senza sbandamenti.
Ispezione regolare:
- Dopo ogni modifica della configurazione (aggiunta/rimozione di moduli), controlla le condizioni dei fissaggi e la stabilità dell’intera struttura.
Altri fattori da tenere in considerazione
- Punto di fissaggio:
- Le aperture delle finestre vengono estratte dal muro, i balconi dalla ringhiera, le impalcature dalle sezioni superiori in acciaio.
- Angolo di discesa:
- Massimo 60° dalla verticale. Una deviazione maggiore aumenta l’attrito delle macerie del 15-25% e il rischio di blocco.
- Diametro del segmento finale:
- Adattati al tipo di contenitore (big-bag, standard, piccolo). Se necessario, utilizza un adattatore di riduzione.
- Condizioni meteo:
- È fondamentale monitorare le condizioni meteorologiche, poiché i venti superiori a 6 m/s possono generare vibrazioni nei tubi e allentare i fissaggi. In caso di venti più forti e tempeste, i lavori devono essere interrotti o l’intera struttura deve essere temporaneamente smantellata (smantellamento in condizioni meteorologiche estreme).
Gli errori più comuni e come evitarli
| Gli errori più comuni | Effetto | Come prevenire? |
| Nessun segmento di riserva | nessuna flessibilità per estendere l’intera struttura di 0,5 – 1,0m | Include sempre un modulo di riserva |
| Salto dei supporti su > 15 segmenti | Sovraccarico dei ganci, danni al ponteggio, sovraccarico della struttura | Installare supporti intermedi ogni 15 moduli (15 metri) |
| Moschettoni non avvitati | Rischio di caduta da un segmento | Controllo degli interblocchi prima della messa in funzione |
| Angolo di deviazione eccessivo (superiore a 60°) | Blocco dei detriti, aumento dell’attrito | Mantenere la deflessione a un massimo di 60°. |
Riassunto
Uno scivolo edile ben scelto è una combinazione di calcolo e installazione robusta. Tenendo presente che:
- misurazione accurata dell’altezza,
- aggiungendo un segmento di riserva,
- supporta ogni 15 moduli (secondo la tabella riportata nell’articolo)
- angolo e punti di fissaggio appropriati,
Un sistema di rimozione dei detriti efficiente e sicuro è parte integrante di qualsiasi progetto di costruzione o ristrutturazione di successo. La chiave del successo non è solo scegliere l’attrezzatura giusta, ma soprattutto adattarla alle specifiche del cantiere. Tenendo a mente i principi che abbiamo illustrato in questa guida – dalla misurazione accurata dell’altezza, all’inclusione di un segmento di ricambio aggiuntivo, fino al corretto posizionamento dei supporti ogni 15 moduli – ridurrai al minimo il rischio di fermi macchina e di incidenti.
È altrettanto importante mantenere il corretto angolo di discesa dello scivolo e scegliere punti di fissaggio robusti per garantire la stabilità dell’intera struttura, anche in condizioni atmosferiche più difficili. Gli scivoli per l’edilizia rendono il lavoro più veloce, sicuro ed economico.
